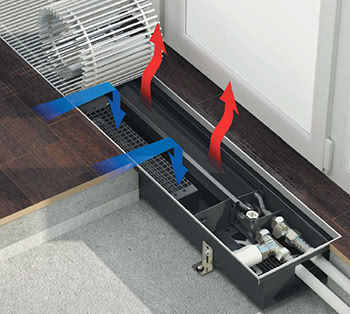

Конвекторы для нагрева и охлаждения воздуха с тангенциальными
вентиляторами Qtherm HK Mini — это готовая к монтажу система
кондиционирования воздуха предназначен для компенсации дополнительных
теплопритоков в летний период и изоляции от нисходящего холодного
воздуха в отопительный период от оконного проема. В корпусе шириной 190
мм установлен высокоэффективный медно-алюминиевый теплообменник,
работающий в 2-х трубной системе подачи тепло-холодоносителя. Для сбора
конденсата используется поддон с дренажным патрубком.
Эксплуатационные данные
рабочее давление тепло-холодоносителя — 16 бар;
давление гидравлических испытаний конвектора — 25 бар;
максимальная рабочая температура теплоносителя — 130 ?C;
напряжение питания конвектора— 220 В.
Конструктивные особенноси Qtherm
- Все
детали конвектора выполнены из высококачественной листовой оцинкованной
стали, окрашены износостойким порошковым напылением в чёрный матовый
цвет, что делает невидимыми все компоненты конвектора под решёткой.
- Использование для изготовления теплообменника таких материалов,
как медь и алюминий, гарантирует высокую стойкость к коррозии и
долговечность в эксплуатации.
- Корпус «двойное дно» с дренажными отводами конденсата.
- Удобство монтажа с использованием быстроразъёмного соединения 3/4" «евроконус» для подключения теплоносителя.
- Два типа профиля (U-образный и F-образный) декоративной рамки позволяют встраивать конвектор в любой тип пола.
- Тангенциальные вентиляторы с ЕС-двигателем 24 В постоянного тока для влажных помещений, в защитных кожухах, установленных на
- виброзащитных опорах, очень низкий уровень шума.
- Микропроцессорный регулятор скорости вращения вентиляторов с
выполненным электромонтажом, позволяет плавно изменять скорость вращения
вентиляторов без покупки дополнительных комплектующих, подключается к
любым инженерным системам, в том числе «умный дом».
- Полоса из пористой резины под решётку предотвращает её трение о корпус конвектора, снижает шум.
- Пружина, придающая гибкость декоративной решётке, выполнена из нержавеющей стали.
Базовый комплект поставки
- корпус из оцинкованной стали покрытый износостойким чёрным порошковым покрытием или нержавеющей стали;
- съёмный теплообменник с латунным узлом подключения с соединением «евроконус» G 3/4";
- тангенциальные вентиляторы в кожухе на виброопорах с ЕС-двигателями 24 В;
- микропроцессорный регулятор в пластиковой коробке с возможностью плавного изменения скорости вращения вентиляторов;
- роликовая, либо линейная решетка, из анодированного алюминия, либо окрашенная по RAL, либо с фактурой дерева, мрамора, гранита
- или из нержавеющей стали;
- декоративная рамка по периметру жёлоба из алюминия U-образного,
либо F-образного профиля, выполненная в цвет решетки, с черной полосой
из пористой резины в месте контакта с решеткой;
- комплект крепёжно-регулировочных ножек; воздухоспускной клапан 3/8";
- паспорт, инструкцию по монтажу и эксплуатации.
